MB-70

MB-70 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.

Charakterystyka

Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 70 mm (ościeżnica), 79 mm (skrzydło), a drzwi odpowiednio: 70 mm i 70 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu – w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy – w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.

System MB-70 charakteryzuje się rewelacyjnie niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu specjalnych przekładek termicznych i uszczelek. Ma to duże znaczenie w dobie rosnących wymagań w zakresie gospodarowania energią i ochrony środowiska. Współczynnik Uf dla konstrukcji systemu MB-70 w zależności użytych profili i akcesoriów wynosi od 1,5 do 2,39 W/(m2K). W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 34 (okna) i 24 (drzwi) mm z poliamidu wzmocnionego włóknem szklanym. Oferowany kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Przekładki termiczne stosowane w oknach posiadają dodatkowo uszczelnienie na styku kształtownika i przekładki oraz występy dzielące komorę pomiędzy kształtownikami aluminiowymi wewnętrznym i zewnętrznym na trzy części. Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z dwukomponentowego kauczuku syntetycznego EPDM: litego i komórkowego, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji oraz bardzo dobrą izolacyjność termiczną. MB-70 jest pierwszym systemem, w którym do wykonania uszczelki centralnej wykorzystano ten rodzaj materiału.

System pozwala na stosowanie zestawów szybowych grubości od 21 mm do 57 mm w skrzydłach okien oraz od 12 mm do 48 mm w oknach stałych i skrzydłach drzwi. Tak szeroki zakres grubości wypełnień gwarantuje możliwość stosowania wszystkich typowych i niestandardowych szyb.

Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego lub anodowania.

System MB-70 jest podstawą rozwiązań o podwyższonej izolacyjności termicznej: MB-70 HI, MB-70US HI oraz fasady zimno-ciepłej na bazie okien MB-70CW HI.

System ten umożliwia również budowę konstrukcji okien i drzwi antywłamaniowych w klasach: RC1 – RC3 oraz okien MB-70RC4 o najwyższej odporności na włamanie w klasie RC4

Pliki do pobrania

Galeria

Brak wyników.

Zobacz także:

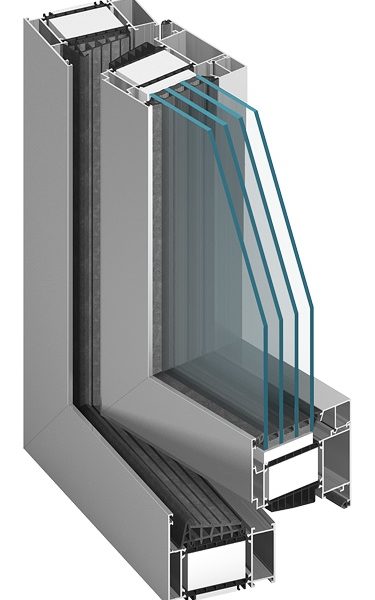

MB-104 Passive

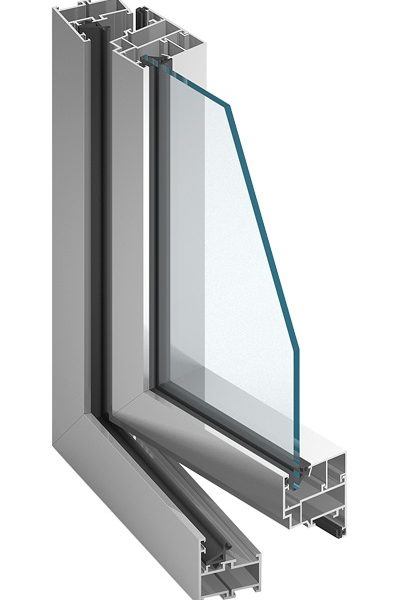

MB-45

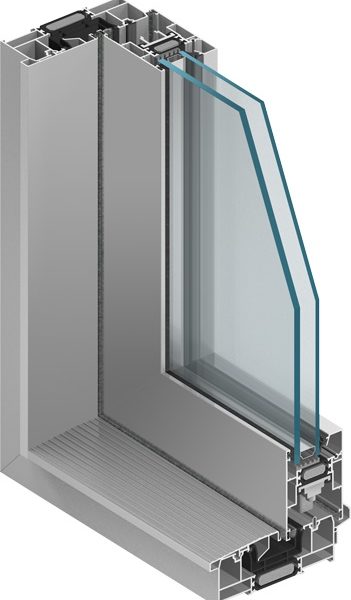

MB-59 SLIDE

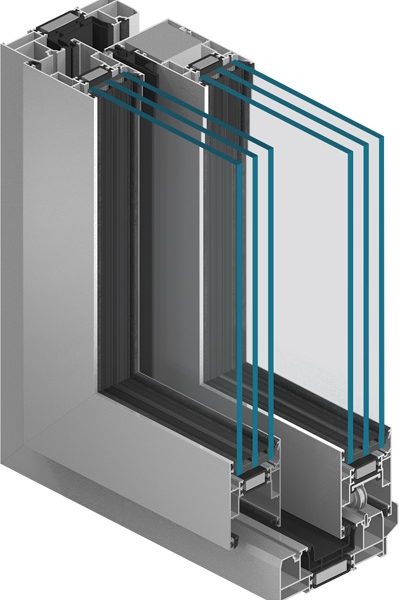

MB-59HS

MB-59S

MB-59S Casement

MB-70

MB-70HI

MB-77HS

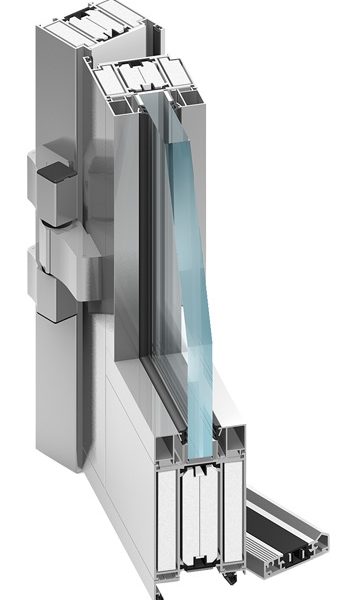

MB-78EI

MB-86

MB-86 FOLD LINE

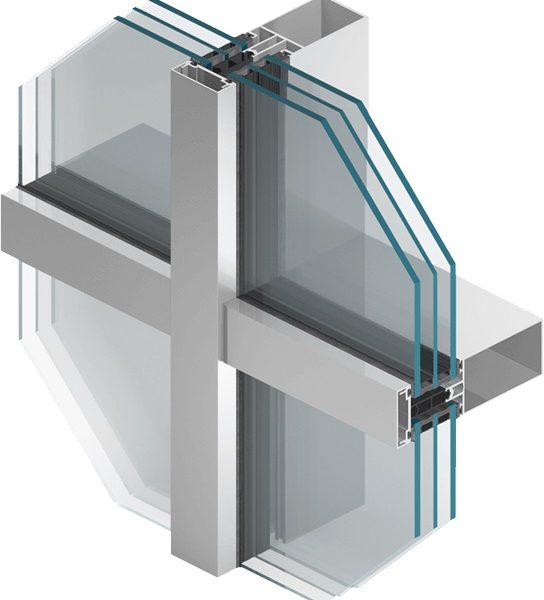

MB-SR50N

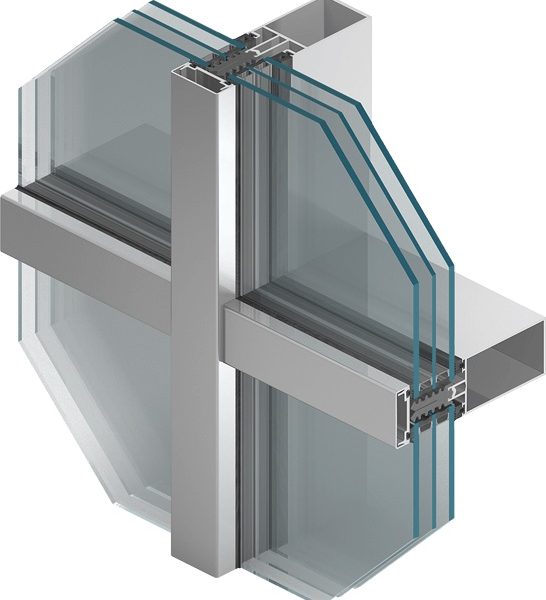

MB-SR50N HI+

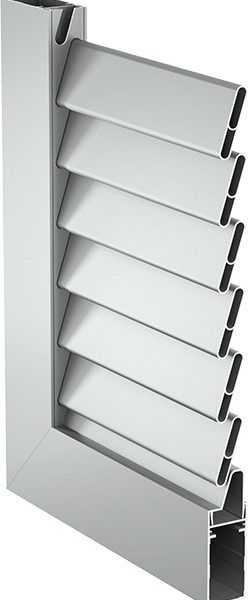

MB-SUNSHADES
